■ 概要

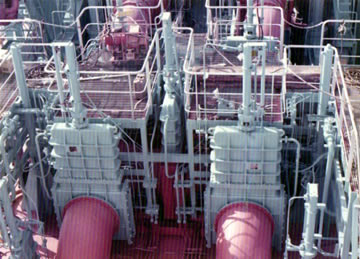

特殊バルブの専門メーカーとして、長年の実績と技術開発及び豊富な経験に培われたノウハウを持って、各産業の発展に寄与して参りました。その中でも特殊バルブとしてユニークな浚渫船用ドレッジバルブを開発しました。
浚渫船用ドレッジバルブの適用流体は港湾都市河川の土砂石混じりなど多様な異物が混入している泥水であるため、流通路及び弁座部の磨耗損傷が激しく著しく寿命が短いことと、流通路以外の弁箱部に土砂が沈殿して詰まることによるバルブ操作のトラブルが多種多様発生しております。
これらの問題点を全て解消出来る浚渫船用ドレッジバルブを開発しました。

■ 優れた特性

• 弁座に耐磨耗性の優れたゴム材を使用し、弁座は、 弁箱の上流側下流側に装備しました。弁全開時にゴム弁座はお互いにシート面が接触する様に工夫し、流通路外の弁箱内へ土砂が入り沈殿するのを極力少なくする様にしました。
• 弁箱内に沈殿した土砂を洗浄排出できるように、洗浄供給口及び排出口設けました。
• ゴム弁座の寿命を長くするため、ゴム弁座の内径部をプロテクターを取り付けゴム弁座を保護しています。
• このプロテクターとゴム弁座はカートリッジに一体化されておりドレッジバルブを配管から取り外すことなく、弁箱より出し入れできる構造となっており、交換も簡単短時間に行うことが出来ます。



■主な納入先
石川島播磨重工業株式会社
第５港湾局
林兼造船所
三菱重工業株式会社
臨海建設株式会社
